SMD Common Mode Chokes

SMD Common-Mode Chokeskäytetään usein suodattamaan yhteisen moodin sähkömagneettisia häiriösignaaleja tietokoneiden virtalähteiden kytkemiseen. Levyn suunnittelussa yhteisen moodin induktorilla on myös EMI-suodatuksen rooli, jota käytetään nopeiden signaalilinjojen tuottaman sähkömagneettisen aallon tukahduttamiseen.

Yleensä kiinnitä huomiota valitsemaan taajuuskaista, joka on suodatettava samanaikaisesti, mitä suurempi yhteisen moodin impedanssi on, sitä parempi. Siksi valittaessa yhteisen moodin induktoria on tarpeen tarkastella laitetietoja, pääasiassa impedanssitaajuuskäyrän mukaan. Lisäksi on kiinnitettävä huomiota signaalin differentiaalitilan impedanssin vaikutukseen valinnan aikana, keskittyen pääasiassa erilaisten moodin impedanssiin, erityisesti nopeaan porttiin

Pintaasennuksen edut:

· Erinomaiset impedanssiominaisuudet

· Matala profiili erittäin tehokas avaruustietoisissa sovelluksissa

· Alhaiset vastussuodattimet on suunniteltu erinomaiseen sähköiseen eristämiseen

· Korkealaatuinen toroidinen ydin

1. Cm -perhe  ✉

SMD CommonMode -suodatin

Ominaisuudet:

· Ferrite Core Bobbin -rakenne

· Korkea taajuus ja suuri virta

· Erinomainen mekaaninen lujuus

· Erinomainen juotavuus

· Erinomainen taajuussuorituskyky

· Matala profiili ja alhaiset kustannukset

· Käyttölämpötila: -40 aste +105 aste

· Tallennuslämpötila: -40 aste +105 aste

Applikaatiot:

· Videokamerat

· Viestintäjärjestelmä

· Autoteollisuusjärjestelmät

· Nestemäinen kristalli -televisiot

· Kiintolevyasemat

· Verkkojärjestelmät

· Tietokoneen ääreislaitteet

Sarja tässä perheessä

 2. SF -perhe ✉

EMI -linjasuodatin

Ominaisuudet:

· Korkea yhteisen moodin impedanssi korkealla taajuudella

· AEC-Q200 -yhteensopiva, luokka 1

· Valmistettu TS/IATF 16949 -tuotantolinjoissa

· Erinomaiset impedanssiominaisuudet

· Matala profiili erittäin tehokas avaruustietoisissa sovelluksissa

· Alhaiset vastussuodattimet on suunniteltu erinomaiselle sähköiselle eristämiselle · korkealaatuinen toroidinen ydin

· Lyijymätön rakennus

· ROHS-yhteensopiva

Applikaatiot:

Vaikuttaa erinomaiseen melun vaimennussuorituskykyyn.

· Multimedialaitteet

· Autoteollisuussovellukset, kuten ADA: t, INFOTAAINTION, ANSING, TCU

· Automotive Ethernet

· Signaalilinjojen yhteinen moodin kohinan vaimennus suuressa nopeudessa ja suuressa tiheässä digitaalilaitteissa, kuten henkilökohtaiset tietokoneet ja oheislaitteet.

Sarja tässä perheessä

 3. SQD -perhe ✉

Pinta-asennettava yleinen moodi tukehtuu

Ominaisuudet:

· Ferrite Core Bobbin -rakenne

· Korkea taajuus ja suuri virta

· Erinomainen mekaaninen lujuus

· Erinomainen juotavuus

· Erinomainen taajuussuorituskyky

· Matala profiili ja alhaiset kustannukset

· Chip-tyyppinen yhteisen tilan suodatin suurille virran sovelluksille.

Yhteisen moodin impedanssi ylittää 300 - 1000Ω 100MHz: llä.

Melu on voimakkaasti tukahdutettu.

· Käyttölämpötila: -40 aste +125 aste

· Tallennuslämpötila: -40 aste +125 aste

Applikaatiot:

Käytetään voimajohdon kohinan tukahduttamiseen kaikissa elektronisissa laitteissa.

Käytetään sovittimen/akkuviivan melun torjumiseen suhteellisen suurille Elec-Tronic-laitteille, kuten kannettavien tietokoneille,

erillinen sana proces-sors jne.

Sarja tässä perheessä

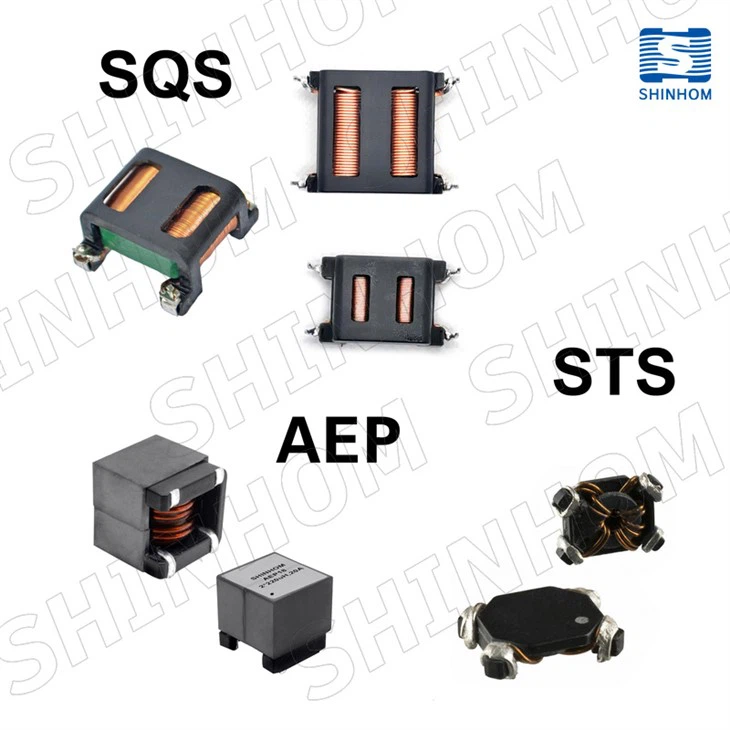

4. Sqs -perhe ✉

SMD korkeavirran litteä lanka yhteinen moodi kuristus

Ominaisuudet:

· Kompakti koko, pieni DCR, alhainen vuoto neliöytimestä johtuen.

· Korkea läpäisevyysmateriaali, korkea impedanssi matalalla taajuudella.

· Melun suuri vaimennus vähäisen kadun kapasitanssin vuoksi.

· Syttyvyys, joka on testattu UL 94 V -0.

· Alhaiset kustannukset, korkea johdonmukaisuus automatisoidun tuotannon kanssa.

· ROHS, saavuttaa vaatimustenmukaisuus, halogeenivapaa.

· Korkea kestävä jännite käämitysten välillä: 2400 VAC /60 sekuntia.

· Korkea eristysvastus 100MΩ min@ 500 VDC käämien välillä.

· Käyttölämpötila: -40 aste ~ +125 aste (mukaan lukien kelan lämpötilan nousu).

· Tallennuslämpötila: - 40 aste ~ +85 aste.

Sovellukset:

· Ratkaisut käytettäväksi laajassa valikoimassa virtalähdepiirejä.

· Korkeat toivomuksen kytkentätilan virtalähdelaitteet.

· Ihanteellinen käytettäväksi kulutuselektroniikassa ja teollisessa

Sovellukset: LCD -TV, akkulaturit, virtalähde,

Kotilaitteet.

· Avaruussäästö olemassa oleville yhteisen tilan tukehtumiselle.

Sarja tässä perheessä

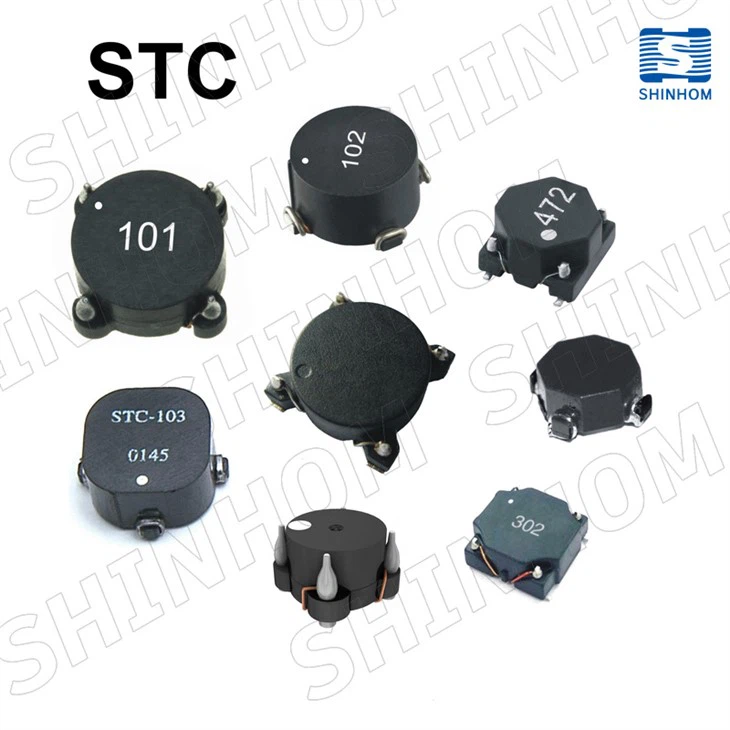

 5. STC -perhe ✉

Yhteisen tilan tukehtua

Toroidinen yhteisen tilan induktori on erityinen induktori,

jota käytetään laajasti langattoman viestinnän sähköpiireissä

ja elektroniset laitteet. Toroidiset yleisen tilan induktorit ovat

monet insinöörit ovat pienen koon ja alhaisen kustannuksensa vuoksi

ja korkea induktanssiarvo.

Ainutlaatuisen rakenteensa vuoksi toroidiset yhteisen tilan induktorit

voi voittaa perinteisissä induktoreissa olemassa olevat ongelmat, kuten

suuri tilavuus, raskas massa, suuri voiman menetys, lyhyt elämä jne. Lisäksi

Sillä on myös hyvä sähkömagneettinen yhteensopivuus, sitä voidaan käyttää erilaisissa

Ympäristöt, jotka eivät ole alttiita ulkoiselle sähkömagneettiselle melulle.

Lisäksi toroidisella yhteisen tilan induktoreilla on hyvä lämpöstabiilisuus

ja voi toimia korkean lämpötilan ympäristöissä muuttamatta niitä

Lämpötilan muutoksista johtuva induktanssiarvo. Lisäksi sen eristys

Suorituskyky on myös parempi, voi tehokkaasti välttää oikosulun ja lämpöhäviön.

Toroidisen yleisen moodin induktorien edut eivät vain heijasta

heidän fyysisessä rakenteessaan, mutta myös niiden sähköisissä ominaisuuksissa.

Sarja tässä perheessä

6. STR -perhe ✉

SMD -linjasuodatin

Ominaisuudet:

· SMD -asunto

· Korkean taajuuden suunnittelu

· Erinomainen mekaaninen lujuus

· Erinomainen juotavuus

· Korkea luotettavuus

· Matala profiili

· Langan haavan rakennus Yleisen tilan kuristimella parhaimmillaan

EMI -tukahdutusvaikutus korkea impedanssi, mutta erittäin korkea nimellisvirta ja matala DCR.

Sovellukset:

· Verritain

· Videokamerat

· Viestintäjärjestelmä

· Autoteollisuusjärjestelmät

· Nestemäinen kristalli -televisiot

· Kiintolevyasemat

· Yleismuodon häiriöiden tukahduttaminen

· Kompaktit elektroniset liitäntälaitteet lamppuissa

· Kompakti kytkinmoodin virtalähteet

· Verkkojärjestelmät

· Tietokoneen ääreislaitteet

· Ennaltaehkäisevä mitta yhteisen moodin kohinan säteilypäästöjä vastaan ​​voimajohto tai muuten.

· Paras korkeavirtapiirille, kuten auto, langaton lataus ja virtalaitteiden suunnittelu.

Sarja tässä perheessä

7. STRF -perhe ✉

SMT Common Mode Chokes

Ominaisuudet:
· Toroidinen ydin
· SMD -rakenne
· Erinomainen mekaaninen lujuus
· Erinomainen juotavuus
· Korkea luotettavuus
· Matala profiili
· Yleinen moodi tukehtuu vaihtovirtaviivoille
· Korkea impedanssi yleisen moodin kohinan minimoimiseksi
· Erinomainen EMI -suorituskyky
· Käyttölämpötila -alue: -40 aste + 125 asteeseen (mukaan lukien itsensä lämpötilan nousu)
· Tallennuslämpötila -alue: -40 aste +125 aste

Sovellukset:
· DC/DC, AC/DC -muunnin
· Suodatin ja melun tukahduttaminen
· Viestintäjärjestelmä
· Autoteollisuusjärjestelmät
· Nestemäinen kristalli -televisiot
· Verkkojärjestelmät
· Tietokoneen ääreislaitteet

Sarja tässä perheessä

8. STS -perhe ✉

SMD Common Mode Chokes

Ominaisuudet:

· Induktanssi vaihtelee välillä 4,5UH - 205UH

· Nykyinen alue jopa 7. 0 vahvistimet

· Korkea resonanssitaajuus

· Tapaa UL94V -0 Syttyvyysstandardi

· Ferriittiydinmateriaali

. Käyttölämpötila: -40 aste +125 aste

Tallennuslämpötila: -40 aste +105 asteeseen

Sovellukset:

· EMI -suodattimet

· DC-DC-tiilitarvikkeet

· Diskreetti lähtötarvikkeet

· Diskreetti ja käyttökohtainen virtalähteet

Sarja tässä perheessä

9. SDRH-D-perhe✉

Kaksinkertainen käämitys, suojaus induktorit

OMINAISUUS:

Kahden käämin tiukka kytkentä

Laserhitsattu liitos

Erinomainen mekaaninen ja lämpö

kestävyys

Joustava käyttö

1: 1 muuntaja

Kaksi yksittäistä induktoria sarjassa tai rinnakkain

Sovellukset:

Muuntajana: sepic, flyback

Induktorina: Buck, Boost, kytketty induktori

DC-DC-muuntimet

VRM -induktori CPU- ja DDR -virtalähteille

Syöttö- ja lähtösuodattimen tukehtuminen

Laajasti käytetty Buck Converterissa, kannettavassa tietokoneessa, näytöllä,

Verkkoviestinnän laitteet ja jne.

Sarja tässä perheessä

10. SBA -perhe ✉

SMD-monikerroksinen yhteisen tilan suodatin

Ominaisuudet:

· Tehokas yleisen tilan kohinan tukahduttamiseksi

ja melkein mitään vaikutusta nopeaan differentiaalilinjaan

· Erittäin matala profiili

· Keraaminen monikerroksinen SMD -komponentti

· Polarisoitu tuote

· Se on ROHS -direktiivin mukainen tuote

· Käyttölämpötila -alue -40 aste +85 aste

Sovellukset:

· LVD -linjat muistikirjan tietokoneissa

· USB2. 0, IEEE1394, DVI, HDMI -linjat PDP: ssä, LCD TV,

DVD -soitin, PC, Audio Player, DSC

· MDDI, MIPI matkapuhelimessa

Sarja tässä perheessä

11. SDF -perhe ✉

SMT Data Line EMI -suodattimet

Tietolinjan suodatus on yksi ratkaisu melulähteiden vaikutuksen minimoimiseksi datalinjoihin, kun tiedonsiirto räjähtää uudella digitaalitekniikalla, EMI ja kohina vaikuttavat edelleen tietolinjoihin. Näiden tietolinjojen kohinan taajuus kasvaa kytkentänopeuden ja tiedonsiirron myötä.

Tietolinjan yleinen moodin tukehtumat tarjoavat yleiskäyttöisen EMI-suodatuksen pienemmän nopeuden tiedonsiirrosta erittäin korkeisiin nopeuksiin, kuten USB3.x, HDMI2. 0 ja IEEE 1394. Poista CM-melu CAN: ssa, CAN FD ja Flexray Automotive Bus -järjestelmät.

OMINAISUUS:

Poikkeuksellinen yhteisen moodin kohinan vaimennus 15 MHz - 300 MHz;

Siirtää signaalilinjatiedot alle 300 MHz: n pienimuotoisella tavalla

DC -virtakapasiteetti 500 tai 100 mA.

Erinomainen sähköinen eristys - 300 VRM: tä 1 minuutin ajan

Ydinmateriaali

Ympäristön lämpötila –40 astetta +85 asteeseen

Tallennuslämpötilakomponentti: –40 astetta +85 aste.

Nauha- ja kelapakkaus: –40 astetta +80 asteeseen

Resistanssi Lämmön max. Kolme 40 sekunnin jälkeen palautuu +260 asteeseen,

Osat jäähdytetään huoneenlämpötilaan syklien välillä

Kosteuden herkkyystaso (MSL) 1 (rajoittamaton lattia -käyttöikä<30°C / 85% relative humidity)

Pakkaus 1 0 00/13 ″ kela -muovinauha: 16 mm leveä, 0,46 mm paksu, 12 mm taskuväli, 4,5 mm taskusyvyys

Sarja tässä perheessä

12. AEP -perhe ✉

Pinta -asennus 2 linjan yhteinen moodi kuristus

EP18 & EP22 -alustat Pinta -kiinnitys

19.5x19.8x19,2 mm ja 23,5x24.3x22.7mm valittavissa

Korkea virran sovellus

1000 VRMS -eristys (380 VRMS jatkuvaa)

Käyttölämpötila -alue -40 aste +125 asteeseen

Sarja tässä perheessä

13. LQH-D-perhe ✉

Sarja tässä perheessä

Shinhom on omistautunut asettamaan korkea huippuosaaminen teollisuudenaloille, jotka integroivat tai hyödyntävät magneettitekniikoitaSMD Common-Mode ChokesTuotteet.
