Monissa RF- ja{0}}korkeataajuisissa elektroniikkamalleissa suorituskykyongelmat johtuvat harvoin yhdestä viallisesta komponentista. Sen sijaan ne ilmaantuvat vähitellen, ja ne johtuvat usein hienovaraisista häviöistä, epävakaudesta tai odottamattomista vuorovaikutuksista signaalireitin sisällä. Insinöörit voivat viettää viikkoja aktiivisten laitteiden optimointiin, mutta huomaavat, että rajoittava tekijä on muualla.
Yksi usein aliarvioitu elementti oninduktori-erityisesti, kuinka sen ydinrakenne vaikuttaa käyttäytymiseen korkeilla taajuuksilla. Toimintataajuuksien kasvaessa ja suunnittelumarginaalien kiristyessä perinteiset oletukset keloista eivät enää pidä paikkaansa.
RF-signaalipolkujen ydinmateriaalien piilokustannukset
Ferriittisydäninduktorit ovat pitkään olleet oletusvalinta monissa piireissä niiden kompaktin koon ja suuren induktanssitiheyden vuoksi. Kuitenkin RF-taajuuksilla ydinmateriaalit aiheuttavat ei--lineaarisuutta, ydinhäviöitä ja kyllästysvaikutuksia, joita on yhä vaikeampi jättää huomiotta.
Nämä vaikutukset eivät välttämättä ilmene välittömästi matalataajuisissa{0}}simulaatioissa, mutta ne ilmenevät pienentyneenä Q-tekijänä, epävakaina induktanssiarvoina ja lisääntyneenä signaalin vääristymänä todellisissa olosuhteissa. RF-etuosien, laajakaistasuodattimien tai impedanssisovitusverkkojen parissa työskenteleville insinööreille nämä rajoitukset voivat heikentää järjestelmän suorituskykyä.
Täällä ilmasydämien suunnittelu alkaa herättää huomiota-ei kapean ratkaisuna vaan käytännön vastauksena korkeiden taajuuksien rajoituksiin.

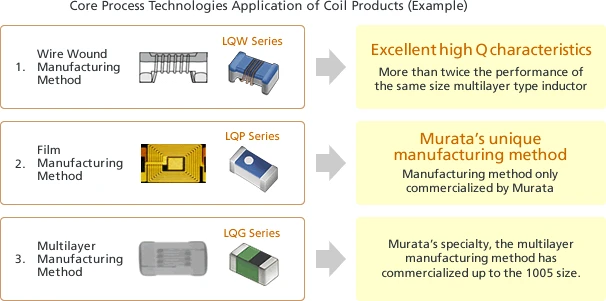

Miksi ilmaydinkullaimet käyttäytyvät eri tavalla korkeilla taajuuksilla
Toisin kuin ferriitti{0}}pohjaiset induktorit, ilmaydin-RF-induktorit eliminoivat magneettisydänhäviöt kokonaan. Ilman ydinmateriaalia kyllästämiseksi tai hystereesin aikaansaamiseksi, induktanssi pysyy vakaampana laajalla taajuusalueella.
Tämä vakaus tarkoittaa suoraan korkeampaa Q-tekijän suorituskykyä, erityisesti sovelluksissa, joissa signaalin puhtaus ja ennustettavuus ovat tärkeämpiä kuin maksimaalisen induktanssin saavuttaminen minimaalisessa tilassa. Eri taajuuksilla toimiville RF-piireille tämä johdonmukaisuus voi yksinkertaistaa viritystä ja parantaa yleistä luotettavuutta.
Pinta-asennusmuotoon pakattuna SMD-ilmaydin-RF-induktorit tarjoavat tehokkaan tasapainon valmistettavuuden ja korkeataajuisen{1}}suorituskyvyn välillä.
Missä SMD Air Core RF -induktoreita käytetään yleisesti
Käytännöllisissä RF-malleissa ilmasydäninduktorit löytyvät usein alueilta, joissa häviöt ovat näkyvimpiä. Laajakaistasuodattimet luottavat ennustettaviin induktanssiarvoihin tasaisen taajuusvasteen ylläpitämiseksi. Impedanssisovitusverkot hyötyvät vähentyneestä epälineaarisuudesta, erityisesti herkissä signaaliketjuissa.
RF-irrotus- ja kytkentäpiirit hyötyvät myös ilmasydänrakenteista, joissa komponenttien välisten ei-toivottujen vuorovaikutusten minimoiminen on kriittistä. Näissä skenaarioissa tavoitteena ei ole vain "lisätä induktanssi", vaan säilyttää signaalin eheys vaativissa käyttöolosuhteissa.
Nämä käyttötapaukset paljastavat tärkeän suunnitteluperiaatteen: toisinaan monimutkaisuuden vähentäminen piirin yhdessä osassa johtaa parempaan vakauteen koko järjestelmässä.
Suunnittelun vaihto{0}}Insinöörien on otettava huomioon
Ilmasydänkelat eivät tietenkään ole yleinen korvaaminen. Ne vievät yleensä enemmän levytilaa kuin ferriittivaihtoehdot ja tarjoavat alhaisemman induktanssin tilavuutta kohti. Kompakteissa kuluttajalaitteissa nämä rajoitukset voivat painaa enemmän suorituskykyyn liittyvät edut.
Kuitenkin RF- ja{0}}korkeataajuisissa järjestelmissä, joissa tarkkuus on tärkeää, insinöörit usein asettavat signaalin eheyden etusijalle komponenttitiheyden sijaan. Päätöksessä ei ole niinkään koon minimoimista vaan enemmän loppupään ongelmien välttämistä, joiden virheenkorjaus on kallista ja vaikea korjata.
Tämän kompromissin ymmärtäminen-varhaisessa suunnitteluvaiheessa voi estää kompromisseja myöhäisessä{1}}vaiheessa.
Induktorivalinnan uudelleenarviointi{0}}järjestelmätason päätöksenä
Kun RF-järjestelmät kehittyvät edelleen, passiivisten komponenttien roolia arvioidaan uudelleen. Induktorit eivät ole enää passiivisia jälki-ajatuksia; he osallistuvat aktiivisesti järjestelmän toimintaan.
Oikean induktoritopologian valitseminen-etenkin korkean Siihen kuuluu pohtia, kuinka materiaalit, geometria ja asennustyyli ovat vuorovaikutuksessa muun piirin kanssa.
Tämä näkökulma siirtää kelan valinnan tarkistuslistan kohdasta strategiseen suunnitteluvalintaan.
Kuinka tämä näkökulma liittyy SMD Air Core RF -kelaamme
kloSHINHOM, SMD-ilmaydin-RF-kelamme on kehitetty näitä korkeataajuisia -taajuuksia ajatellen. Suunniteltu sovelluksiin, joissa vakaus, korkea Q-kerroin ja pieni häviö ovat tärkeitä, ne tukevat insinöörejä rakentamaan RF-piirejä, jotka toimivat tasaisesti kaikissa käyttöolosuhteissa.
Sen sijaan, että keskittyisimme äärimmäiseen miniatyrisointiin, suunnittelussamme korostetaan ennakoitavissa olevaa käyttäytymistä ja valmistuksen luotettavuutta{0}}, joilla on merkitystä, kun suorituskykyä ei voida jättää sattuman varaan.
Insinööreille, jotka tutkivat tapoja vähentää signaalin heikkenemistä ja parantaa RF-piirin vakautta, tiimimme on käytettävissä keskustelemaan suunnittelunäkökohdista ja sovellustuesta osoitteessasales@shinhom.com.
Katse eteenpäin
Kun taajuudet nousevat ja järjestelmät integroituvat, perustavanlaatuisten suunnitteluvalintojen merkitys vain kasvaa. Insinöörit, jotka tarkastelevat lähemmin näennäisesti yksinkertaisia komponentteja, saattavat huomata, että mielekkäät suorituskyvyt paranevat usein perusteiden uudelleen miettimisestä.
Joskus polku parempaan RF-suorituskykyyn alkaa siitä, mikä on jäänyt huomiotta.
