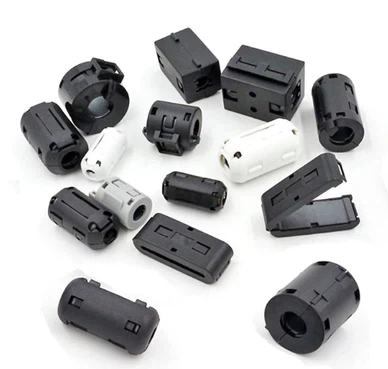

Ferriittimagneettiset renkaat sisältävät pääasiassa nikkeli-sinkkiferriittimagneettirenkaita ja mangaani-sinkkiferriittimagneettisia renkaita, ja näillä kahdella magneettirenkaalla on tiukat erot eri taajuuksien käytön suhteen. Nikkeli-sinkkiferriittimagneettiset renkaat soveltuvat sähkömagneettisten häiriöiden vaimentamiseen suurtaajuuskaistoilla; kun taas mangaani-sinkkiferriittimagneettirenkaat soveltuvat sähkömagneettisten häiriöiden vaimentamiseen matalataajuuskaistoilla.
Mitä suurempi ferriitin permeabiliteetti, sitä suurempi impedanssi matalilla taajuuksilla ja sitä pienempi impedanssi korkeilla taajuuksilla. Magneettirenkaiden valmistukseen voidaan valita erilaisia prosesseja erilaisten vaatimusten mukaan. Magneettirenkailla on erilaiset impedanssiominaisuudet eri taajuuksilla, yleensä hyvin pienellä impedanssilla matalilla taajuuksilla, ja magneettirenkaan osoittama impedanssi kasvaa jyrkästi signaalitaajuuden kasvaessa.
Magneettirenkaiden toiminnot:
Toiminto 1:Sähkömagneettisten häiriöiden vaimentamiseen käytettävien ferriittien tärkeimmät suorituskykyparametrit ovat permeabiliteetti μ ja kylläisen magneettivuon tiheys Bs. Sen ekvivalenttipiiri on induktorin ja vastuksen sarjakytkentä, ja molempien komponenttien arvot ovat verrannollisia vanan pituuteen. Kun lanka kulkee tämän ferriittisydämen läpi, muodostunut induktiivinen impedanssi kasvaa taajuuden kasvaessa. Korkeataajuinen virta hajoaa lämmön muodossa sen sisällä.
Toiminto 2:Matalan taajuuden alueella impedanssi koostuu induktiivisesta reaktanssista. Matalilla taajuuksilla R on hyvin pieni ja magneettisydämen magneettinen permeabiliteetti on korkea, mikä johtaa suureen induktanssiarvoon, jossa L on tärkeä rooli. Sähkömagneettiset häiriöt heijastuvat ja vaimentuvat, ja magneettisen ytimen häviö on tällä hetkellä pieni. Koko laite on pienihäviöinen, korkean Q:n induktiivinen komponentti. Korkeataajuusalueella impedanssi koostuu resistiivisistä komponenteista. Taajuuden kasvaessa magneettisydämen magneettinen permeabiliteetti heikkenee, mikä johtaa induktanssin ja induktiivisten reaktanssikomponenttien vähenemiseen. Tällä hetkellä magneettisydämen häviö kasvaa ja resistiivinen komponentti kasvaa, mikä johtaa kokonaisimpedanssin kasvuun. Kun suurtaajuiset signaalit kulkevat ferriitin läpi, sähkömagneettiset häiriöt absorboituvat ja hajoavat lämpöenergian muodossa.
Toiminto 3:Magneettiset renkaat absorboivat korkeataajuisia komponentteja, jotka tunnetaan myös absorptiosuodattimina. Tavalliset suodattimet koostuvat häviöttömistä reaktanssikomponenteista, joita kutsutaan myös heijastussuodattimiksi. Kun heijastussuodatin ei vastaa signaalilähteen impedanssia, osa energiasta heijastuu takaisin signaalilähteeseen, mikä johtaa häiriötasojen kasvuun. Tämän haitan korjaamiseksi ferriittihelmiä voidaan käyttää suodattimen sisääntulolinjassa hyödyntämään niiden pyörrevirtahäviöt suurtaajuisia signaaleja varten, jolloin suurtaajuiset komponentit muunnetaan lämpöhäviöiksi.
